Отправлено: 15.08.20 01:41. Заголовок: Каскод с двумя трансформаторами
Каскод
Вот, взял схему Климанского, только ошибся на рисунке, там у 4П1Л ток не 60 а 30 мА.
Верхний ТВЗ без железа для компрессионного драйвера. Нижний ТВЗ для ширика, должен играть ниже 600 Гц. Только вот какой конденсатор ставить в первичку нижнего ТВЗ? Подбирать экспериментально? Может какие то пределы есть? И второе. Я так понял оба эти ТВЗ нельзя уже автотрансформаторами включить да ?
Пост N: 112
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг:
3
Отправлено: 16.10.20 17:39. Заголовок: Ну, что тут сказать...
Ну, что тут сказать... Если громкость НЧ усилителя поднялась на нормальный уровень при резисторе в 1,5 кОм, то скорее всего плеер имеет большое выходное сопротивление (т.е. ему требуется высокоомная нагрузка). При установке резистора 1,5 кОм частота среза ФВЧ сместилась к 4 кГц и если у Вас ФНЧ не имеет такую же частоту среза, то в звуке будет провал АЧХ на самом интересном участке. Ну, и так как плеер имеет большое выходное сопротивление и мы пока не знаем какое, то сейчас нельзя наверняка сказать какой индуктивности должны быть трансформаторы чтобы не завалить НЧ ( а то может, и 20 Гн будет мало - Вы же их ставите "впараллель").
Отправлено: 16.10.20 17:57. Заголовок: Да в параллель стави..
Да в параллель ставить буду... Жесть... Я намотал на пермаллое с аудиоальта под завязку самым тонким проводом, и прибор который измеряет на 120Гц показал индуктивность всего 14 Гн.... Да, тестовый диск не могу найти что то... Как найду сразу вам отпишусь по напряжению с сиди плеера ..
topojijio, сделайте буфер к плееру с низким выходным сопротивлением - это проще чем индуктивность наращивать, а вместе с ней и паразитную емкость. Можно для начала КП, но лучше - посмотреть на буферы к сидиплеерам, коих полно было на форумах. Мне больше нравится на какой-нибудь сильнотоковой низкоомной лампе - 6С19П, 6С4С, 6С46Г-В...
Отправлено: 16.10.20 18:34. Заголовок: Вобщем план действий..
В общем, план действий такой. Сначала запущу эту систему (два усилка) от ФК с выходным 400 Ом, посмотрю как будет играть все это (винил уже полгода не слушал), и если нормально то буду буфер городить Отпишусь
Пост N: 114
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг:
3
Отправлено: 16.10.20 20:27. Заголовок: А при чём тут потенц..
А при чём тут потенциометр 50К? Его сопротивление достаточно большое и, главное, постоянно во всём звуковом диапазоне. А вот трансформатор с индуктивностью 60 мГн имеет частотнозависимое сопротивление и чем меньше частота, тем меньше его сопротивление на этой частоте. Включение его на выходе источника звука приводит к тому, что чем ниже по частоте сигналы, тем они больше искажаются как по уровню (уменьшаются и это линейные искажения), так и по форме (увеличиваются нелинейные искажения). Что делать? Самое простое - это как пишет ALSS, собрать какой-то буферный каскад с низким выходным сопротивлением. ЯПъ, наверное, в нём сразу сделал разделение полос. Пример такого разделения можно посмотреть на Маразмах Влада Пронина. Ещё можно убрать трансформатор из ФВЧ, а выполнить цепь фильтрации на RC элементах и получим большое входное сопротивление. Смоделировать такой фильтр я могу в РФСиме за несколько минут (дольше, наверное, буду задавать уточняющие вопросы ).
Отправлено: 16.10.20 22:20. Заголовок: Да на RC цепочке я д..

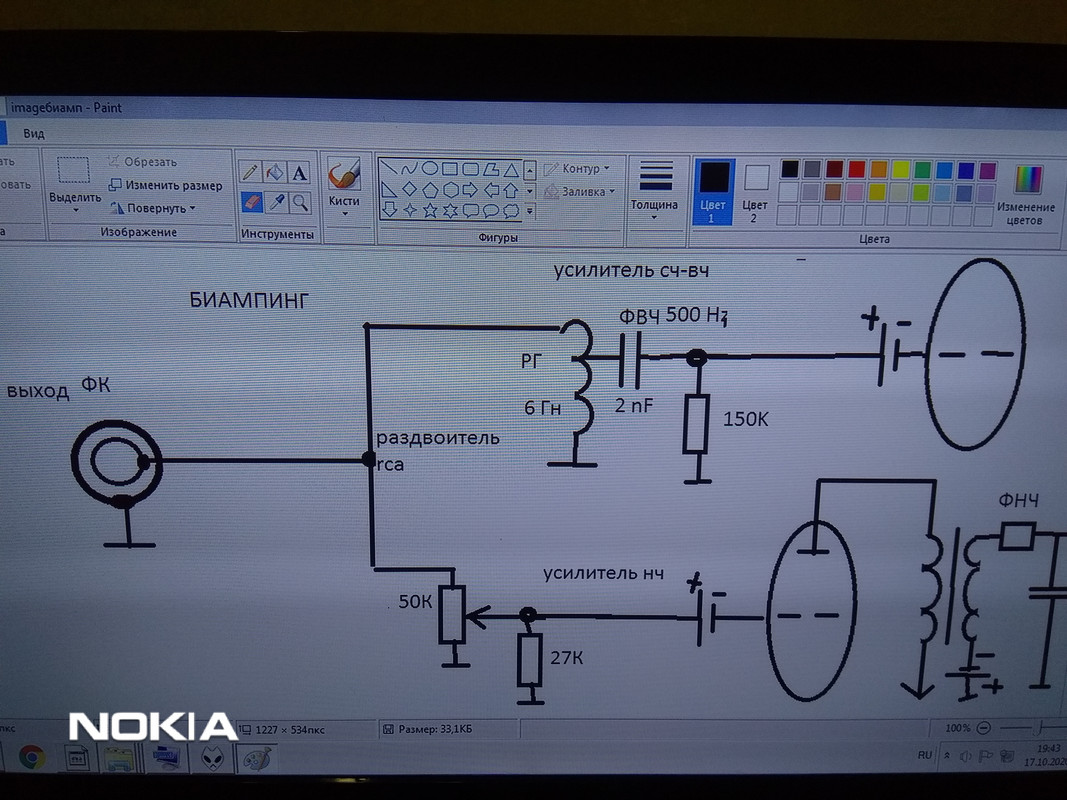

Да на RC цепочке я до этого делал... Так а зачем городить буфер если выход ФК итак низкоомный (400-600 Ом). И трансформаторный РГ 60 мГн я уберу, поставлю нормальный 5-10 Гн.. А ФВЧ сделаю путем установки конденсатора последовательно первичке ТВЗ.
Отправлено: 16.10.20 22:20. Заголовок: Да на RC цепочке я д..
Да на RC цепочке я до этого делал... Так а зачем городить буфер если выход ФК итак низкоомный (400-600 Ом). И трансформаторный РГ 60 мГн я уберу, поставлю нормальный 5-10 Гн.. А ФВЧ сделаю путем установки конденсатора последовательно первичке ТВЗ.
Пост N: 117
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг:
3
Отправлено: 16.10.20 22:36. Заголовок: 400-600 Ом - это не ..
400-600 Ом - это не низкоомный выход. Низкоомный для Вашего включения трансформаторной нагрузки - это единицы ом.
Ставить конденсатор последовательно первичке ТВЗ тоже неправильно - создаётся последовательный резонансный контур. Пусть даже низкодобротный и оттого с пологими скатами, но контур. Опять же, скаты ФВЧ и ФНЧ, скорее всего, должны иметь одинаковый наклон (один порядок), а иначе в месте стыковки полос будет большая неравномерность. И кстати, а через ТВЗ ток покоя не должен бежать?
В общем, придётся RC-цепочкой давить НЧ.. Не люблю я лишние каскады... Не знал я, что для использования трансформаторных РГ надо обязательно буфер делать..
А вообще, что если мне сделать один усилитель с пассивными кроссоверами в колонках, а на входе на всю полосу тоже трансформаторный РГ на пермаллое (источник тоже тот же низкоомный ФК)... Тоже плохо будет ??? (Я сейчас обдумываю все варианты как лучше сделать)..
Пост N: 118
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг:
3
Отправлено: 17.10.20 11:52. Заголовок: Для использования тр..
Для использования трансформаторных РГ совсем не обязательно буфер делать - достаточно сделать трансформатор РГ с большой индуктивностью первичной обмотки.
Друзья, объясните мне, почему если я ставлю на входе УМ обычный потенциометр и после него гридлик лампы, то все нормально... А если я ставлю между потенциометром и гридликом конденсатор для создания RC цепочки (ФВЧ), то у меня сразу возникает на выходе сильный фон ...??? Причем сегодня я этот конденсатор запихал аж в пермаллоевый экран... Все равно был сильный фон .. (( В чем тут дело ?
Отправлено: 01.11.20 06:06. Заголовок: Вот схема подключени..

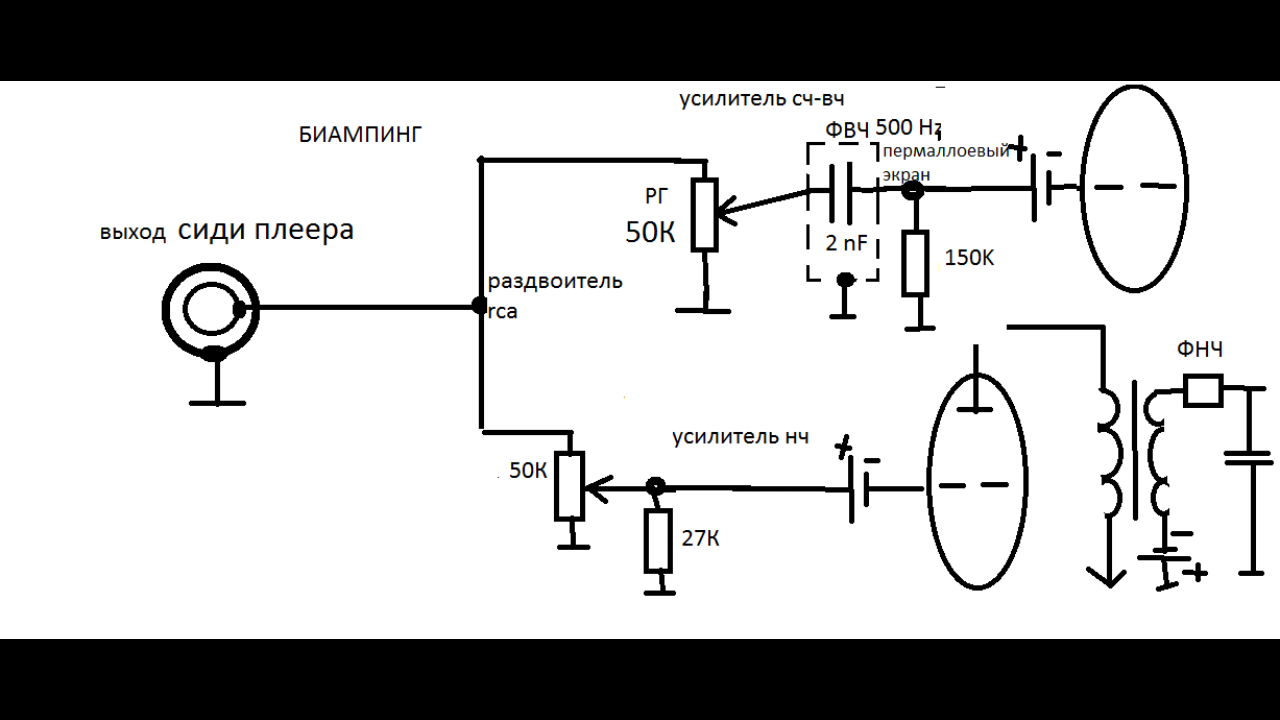

Вот схема подключения. Разводка нормальная звездой. Добавлю. Когда включаю один СЧ усилитель (верхний), то ничего нету ... Как только включаю вместе оба усилителя (СЧ и НЧ), сразу в СЧ усилителе фон начинается ((( Объясните пожалуйста, в чем дело ..??? (((
Пост N: 138
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг:
3
Отправлено: 01.11.20 10:06. Заголовок: Да фиг его знает... ..
Да фиг его знает... Всё равно ведь непонятно, питаются ли усилители от одного трансформатора или у каждого свой (т.е., имеется ли где-то "правее по схеме" соединение земель и если есть - то это земляная петля.). Если считаете, что разводка земель нормальная, то причина может быть, например, в возбуде. Ведь слова "сильный фон" нам почти ни о чём не говорят - то ли это наводка 50 Гц, то ли пульсации 100 Гц, то ли это 40...70 Гц. от какого-то возбуждения.
Кстати, у Вас на схеме батарейка в смещении лампы НЧ канала - это что, на выход плеера подаётся постоянное положительное напряжение? А ему можно такое?
Может, попробовать отключить анодное напряжение канала НЧ?..
Пост N: 8563
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг:
26
Отправлено: 01.11.20 10:17. Заголовок: без конденсатора вхо..
без конденсатора вход шунтируется низким вых сопротивлением СД. Наводки минимальны. НЧ через конденсатор не проходят, он шунтирует только ВЧ. поэтому чувствительность лампы больше на нч. Вот и ловит наводки.
r9о-11 пишет:
цитата:
Кстати, у Вас на схеме батарейка в смещении лампы НЧ канала - это что, на выход плеера подаётся постоянное положительное напряжение? А ему можно такое?
Тут Вы не правы. На выход постоянка не попадёт. 50 кОм на входе и почти бесконечность на сетке лампы.
